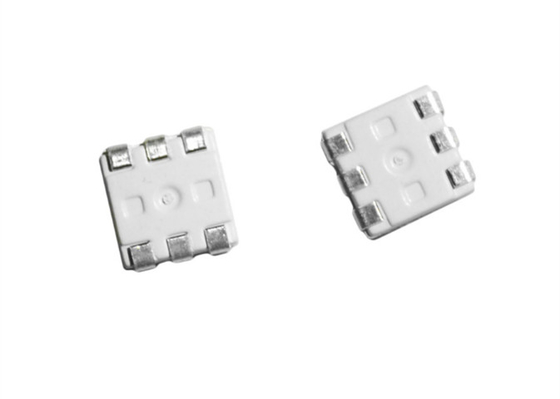

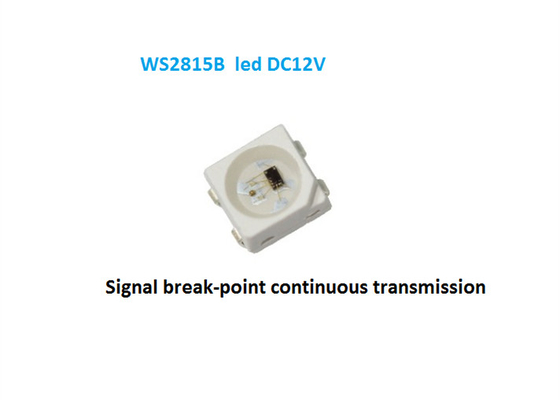

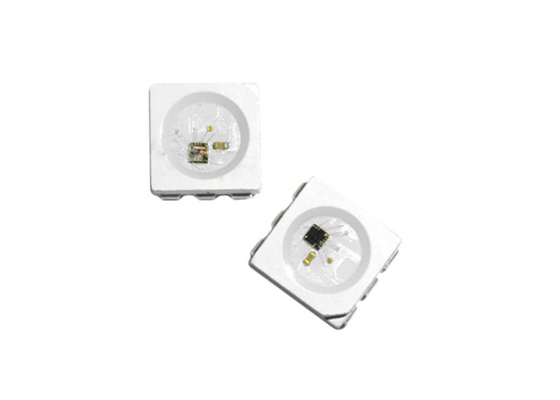

DC12V WS2815B SMD5050 RGB LED Pixel Chips Inbuilt-In IC Breakpoint Fonte de luz endereçável

DC12V WS2815B Inbuilt-In IC Breakpoint Adressable Light Source SMD5050 RGB Led Pixel Chips

Características e benefícios da fonte luminosa integrada LED de controlo inteligente WS2815B,

1O circuito de controlo e o chip RGB estão integrados num componente 5050, para formar um pixel de controlo externo.

2. 12V tensão de alimentação pode reduzir eficazmente a corrente de trabalho de todo o pixel, reduzir a queda de tensão da placa de circuito,e maximizar a consistência da luz mista quando o pixel é transmitido por uma longa distância.

3. Utilizando o circuito de remodelação de sinal incorporado para obter a forma de onda do sinal, e não ocorre distorção da forma de onda do sinal.

4. Cada pixel das três cores primárias pode alcançar uma exibição de brilho 256, uma exibição completa de cores 16777216 e uma frequência de varredura de 2KHz.

5Transmissão por cabo em cascata por linha única.

6Qualquer dois pontos a uma distância não superior a 5 m de sinal de transmissão sem qualquer circuito de aumento.

7. Quando a taxa de atualização é de 30fps, número de cascata não são menos de 1024 pixels.

8Enviar dados a velocidades de 800Kbps.

9A cor da luz é muito consistente, e de baixo custo.

Aplicações,

• Módulo a cores, barra de luz LED a cores, barra de luz suave/dura, tubo de vedação LED.
• Fonte de luz LED, tela de pixels LED, tela de forma especial.

Descrição geral,

WS2815B é uma fonte de luz LED de controle inteligente que o circuito de controle e chip RGB são integrados em um pacote

de 5050 componentes.Incluem-se componentes internos inteligentes, como um portão digital de dados e um motor de amplificação de reformulação de sinal.

Também incluem um oscilador interno de precisão e uma parte de controlo de corrente constante programável por tensão, de forma eficaz

A fim de garantir a consistência da altura da cor da luz do ponto de pixel, é possível realizar uma transmissão de sinal bidireccional, em caso de danos a um

O protocolo de transferência de dados usa o modo de comunicação NZR único.

receber dados do controlador, o primeiro pixel coletar dados iniciais de 24 bits, em seguida, enviado para o bloqueio de dados interno, os outros dados

que remodelação pelo sinal interno remodelação circuito de amplificação enviado para o próximo pixel de cascata através da porta DO. Após a transmissão para cada pixel, o sinal para reduzir 24 bits.pixel adotar remodelação automática transmitir tecnologia, fazendo o

número de pixel cascata não é limitado a transmissão do sinal, dependem apenas da velocidade de transmissão do sinal.Baixa frequência de quadros e sem piscar aparecem na câmera de vídeo HDÉ muito

tempo de reinicialização> 280μs, não causará reinicialização errada durante a interrupção, suporta a frequência mais baixa e MCU barato.

Função PIN

Nivel máximo absoluto de potência (TA=25°C, VSS=0V, salvo especificação em contrário)

Características dos LED
